注文住宅の図面を確認するとき、広さを理解する手がかりになるのが「モジュール」です。

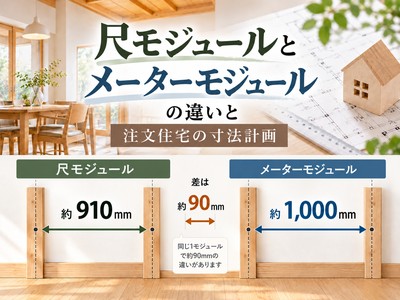

尺モジュールとメーターモジュールの主な違いは、設計の基準寸法が約910mmか1,000mmかという点にあります。
ただし、この数値はそのまま室内で使える幅を表すものではなく、どちらを採用するかだけで住みやすさが決まるわけでもありません。
それぞれの特徴と図面を見る際の注意点を整理し、自由設計の注文住宅で必要な広さを考える方法を紹介します。

尺モジュールとメーターモジュールの違い

モジュールとは、柱や壁の配置などを考える際に用いる設計上の基準寸法です。
木造の注文住宅では、尺モジュールとメーターモジュールが代表的な基準として使われています。

尺モジュールの基準寸法

尺モジュールは、日本で古くから使われてきた尺貫法に基づく寸法体系です。
住宅設計では一般に約910mmを基本とし、その2倍の約1,820mmなどを用いて空間を組み立てます。
約910mmは3尺に相当し、約1,820mmを1間、その半分を半間と呼びます。
日本の住宅建材には、この寸法に対応するものが多くあります。
ただし、尺モジュールだから和風の家になるということではなく、洋室を中心とした住まいにも用いられる基準です。

メーターモジュールの基準寸法

メーターモジュールは、1,000mm、つまり1mを基本とする寸法体系です。
同じ数の区切りで図面を構成した場合、尺モジュールより基準寸法が1区切りあたり約90mm大きくなります。
例えば、2区切り分の長さは、尺モジュールでは約1,820mm、メーターモジュールでは2,000mmです。
この違いは部屋や通路の寸法に関わりますが、メーターモジュールを選べば、どの場所も自動的に使いやすくなるわけではありません。

図面の寸法と実際に使える広さ

モジュールを理解するうえで大切なのが、柱や壁の中心を基準にした寸法と、室内で使える寸法の区別です。
図面の数値が何を表しているのかを確認すると、完成後の広さを具体的に考えやすくなります。

柱の中心間と壁の内側の違い

柱や壁の中心から中心までを測る寸法を「芯々寸法」といいます。
一方、仕上がった壁の内側から内側までの寸法は「内法寸法」です。
図面の廊下幅が芯々寸法で910mmと示されている場合、実際に通れる幅は柱や壁の厚みなどの分だけ小さくなります。
壁の構成が異なれば、同じ芯々寸法でも内法寸法は変わります。
家具の設置や通行を考える際は、基準寸法だけで判断せず、完成時に確保できる幅を設計士に確認することが大切です。

同じ区切り数と同じ床面積の違い

縦横とも同じ区切り数で設計すると、メーターモジュールのほうが面積は大きくなります。
例えば、芯々寸法で縦横それぞれ4区切りの正方形を考えると、尺モジュールは約3.64m四方、メーターモジュールは4m四方です。
単純に掛け合わせた面積は、それぞれ約13.25㎡と16㎡になります。
これは基準寸法による計算であり、壁の内側の面積を示すものではありません。
また、建物全体の床面積を同じにするなら、通路を広げる分、部屋や収納への面積配分を調整する必要があります。
図面上の部屋数や形が似ていても、実寸と面積を確認して広さを判断しましょう。

暮らしに必要な寸法の確認ポイント

使いやすい注文住宅を考えるには、モジュールの名称よりも、その場所でどのような動作をするかを具体化することが役立ちます。
通路、水回り、家具の配置を日々の暮らしに合わせて確認しましょう。

廊下・階段・水回りの動作

廊下では、荷物を持って歩くときの幅や、曲がり角での動きやすさを確認します。
階段は横幅だけでなく、段の高さや足を載せる奥行き、手すりの位置も使い勝手に関わります。
トイレや洗面脱衣室では、立ち座りや着替え、掃除に必要な空間を考えることが大切です。
将来の車椅子利用や介助を想定する場合は、通路幅に加えて出入口の有効幅や方向転換のスペースも検討します。
メーターモジュールを採用しただけで対応できるとは限らないため、想定する使い方を設計士と共有しましょう。

家具・設備の配置と搬入

ソファやダイニングテーブルなどは、幅・奥行きに加え、周囲を通るための余白も必要です。
椅子を引く場所や収納扉を開ける範囲まで図面に反映すると、置けるかどうかだけでなく、使いやすさを検討できます。
冷蔵庫や洗濯機は、本体寸法に加えて、製品ごとの設置条件も確認します。
さらに、玄関や廊下、階段を通して搬入できるかも大切な確認事項です。
家具の適合性は尺モジュールかメーターモジュールかだけで決まらないため、採用したい家具・設備の実寸をもとに計画します。

自由設計の注文住宅で設計士に伝えること

モジュールは設計の基準ですが、自由設計でも、すべての寸法を希望どおりに変更できるとは限りません。
工法や構造、採用する建材、施工会社の設計方針によって対応できる範囲が異なります。
まずは、どのモジュールを基本としているか、必要な部分の寸法調整が可能かを確認しましょう。
相談時には「廊下を広くしたい」という希望に加え、持ち運ぶ荷物や将来想定する介助など、その理由も伝えます。
置きたい家具の寸法や、家族で同時に使う場所を整理しておくことも有効です。
敷地条件や建物全体の面積配分を踏まえ、優先したい場所から必要な広さを検討することで、暮らしに合う間取りにつながります。

まとめ

尺モジュールとメーターモジュールの主な違いは、約910mmと1,000mmという基準寸法です。
住みやすさを考える際は、芯々寸法と内法寸法を区別し、実際に使える幅や床面積を確認することが大切です。
家具の配置や生活動線、将来の使い方を整理し、必要な広さを設計士と共有しましょう。
